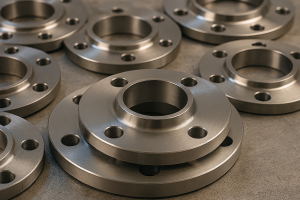

فلنج اسلیپون (Slip‑On Flange) یکی از پرکاربردترین نوع اتصالات فلنجی در سیستمهای لولهکشی صنعتی است که بهدلیل نصب آسان، هزینه کمتر و تطبیقپذیری بالا در پروژههای مختلف استفاده میشود. همانطور که از نامش پیداست، این نوع فلنج بهصورت حلقهای با قطر داخلی کمی بزرگتر از قطر لوله طراحی شده تا بتواند بهراحتی روی لوله قرار بگیرد و سپس جوش داده شود؛ اتصال از داخل و خارج فلنج با جوش لببهلب (fillet weld) انجام میشود تا ساختار محکمی شکل گیرد.
فلنج اسلیپون چیست؟
فلنج اسلیپون که بهاختصار SO Flange هم نامیده میشود، نوعی فلنج است که قبل از جوشکاری روی لوله قرار میگیرد و سپس با زدن دو جوش، یکی در داخل و دیگری در خارج، اتصال کامل میشود. قطر داخلی این فلنج کمی بزرگتر از قطر خارجی لوله است تا لوله بتواند بیتلاش وارد آن شود و سپس جوشکاری انجام گیرد.
این نوع فلنج برخلاف فلنج گلودار (Weld Neck) که در اتصال به لوله نیاز به حالت خاص جوش لببهلب و مخروطی دارد، بسیار سادهتر نصب میشود و نیازی به دقت بالا در برش لوله ندارد.
ویژگیهای مهم فلنج اسلیپون
نصب و جوشکاری آسان:
فلنج اسلیپون بهدلیل طراحی ساده، بهراحتی روی لوله قرار میگیرد و نیازی به آمادهسازی پیچیده ندارد.
هزینه کمتر در تهیه و اجرا:
از نظر هزینه اولیه، این نوع فلنج معمولاً اقتصادیتر از فلنجهای گلودار است، هرچند هزینه دو جوش ممکن است کمی افزایش دهد.
مناسب برای فشارهای پایین تا متوسط:
این فلنجها معمولاً در سیستمهای کمفشار یا متوسط (مانند خطوط آب، بخار، هوا، نفت سبک و گاز با فشار پایین) کاربرد زیادی دارند و انتخاب خوبی برای پروژههایی هستند که فشار کاری بالا ندارند.
تطبیقپذیری بالا:
فلنجهای اسلیپون در استانداردهای مختلف (ASME/ANSI, BS, DIN) و در سایزها و کلاسهای فشاری متفاوت تولید میشوند، از قطرهای کوچک تا بسیار بزرگِ صنعتی قابل استفادهاند.
کاربردهای رایج فلنج اسلیپون
پایپینگ صنعتی: بهویژه در صنایع آبرسانی، سیستمهای بخار، خطوط نفت سبک و خطوط گاز کمفشار، جایی که نیاز به نصب سریع و اقتصادی است.
تجهیزات تأسیساتی و فرآیندی: اتصال پمپها، شیرآلات، مخازن و دیگر اجزای یکپارچه لولهکشی در کارخانهها.
تهویه مطبوع و سیستمهای HVAC: برای اتصالاتی که نیاز به دسترسی سریع و نصب ساده دارند، این فلنج انتخاب مطلوبی است.
شبکههای آتشنشانی و صنایع سبک: در خطوطی که شرایط کاری کمفشار و دمای معمولی دارند، استفاده رایج دارد.
مزایا و محدودیتها
مزایا:
نصب سریع و آسان
هزینه کمتر نسبت به برخی فلنجهای دیگر
نیاز کمتر به دقت در برش لوله
مناسب برای کاربردهای کمفشار و متوسط
محدودیتها:
معمولاً برای کاربردهای فشار بالا یا شرایط شدید صنعتی توصیه نمیشود چون اتصال آن از نظر مکانیکی قدرت کمتری نسبت به فلنج گلودار دارد.
استفاده از دو جوش (داخل و خارج) برای اتصال ممکن است هزینه نهایی را کمی افزایش دهد.
جمعبندی
فلنج اسلیپون (Slip‑On Flange) یکی از انواع متداول فلنجها در صنعت پایپینگ است که بهدلیل ساختار ساده، نصب سریع و هزینه کمتر در بسیاری از خطهای لولهکشی کمفشار و متوسط استفاده میشود. این نوع فلنج با طراحی خاصی که بهصورت حلقهای روی لوله قرار میگیرد و سپس جوش داده میشود، انتخابی اقتصادی و عملی برای پروژههای صنعتی، تأسیساتی و خطهای فرآیندی است.
